【講述】：
下面重點針對透鏡材料是采用：【PMMA】聚甲基丙烯酸甲酯、【PC】聚碳酸酯，注塑成型的(全反射杯形)大功率LED透鏡工作原理講述。
【內容】：

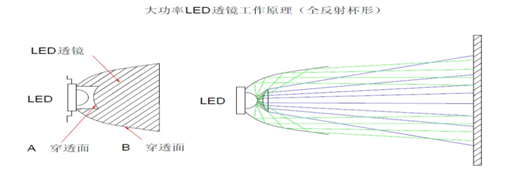

1.(全反射杯形)大功率LED透鏡發光過程的工作原理如下圖所示：
2.(全反射杯形)大功率LED透鏡內部結構實際上是通過兩部份來完成的：
2.1.光源【LED】正前方的光線是通過LED透鏡內部的小曲面〔A〕以穿透的方式聚光，如上圖中的藍色光線部份；
2.2.超出小區面〔A〕直徑外的測光是通過透鏡的反射面〔B〕來收集光線，以反射的方式來聚光如上圖中的綠色光線部份；
3.如何將透鏡〔A〕：【藍色光線】與〔B〕：【綠色光線】這兩部份光線投射出去所形成的光斑應盡量重迭成一個光斑，是設計的重中之重；

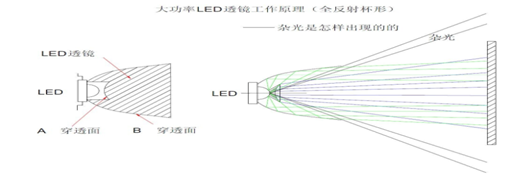

4.當〔A〕穿透面所外移時，這部份【藍色光線】的聚光角度會縮小，這是【LED】光源正前方一部份光線將會超出〔A〕的曲面跑向〔B〕再進行反射，這時如果反射面〔曲面或面積〕不變，有一部份光線將又從超出反射面之外跑走投射出去，這部份光線通俗稱之為：【雜光或余光】如下圖中的紅色光線部份；
